I - Découpage des informations

Observations

Question Lequel des deux modes de transmission de l'information schématisés ci-dessus vous semble préférable ?

Bilan

Les données transmises sur Internet ne circulent pas d’un bloc mais sont divisées en paquets (d’une taille maximale de 1 500 octets).

Avantages :

• Cela fluidifie la transmission des informations car les petites informations circulent plus facilement que les grosses informations.
• S'il y a un problème lors de la transmission, il suffit de renvoyer les paquets perdus et pas la totalité de l'information.

II - Le routage

1) Analogie avec la distribution du courrier

Question Expliciter les étapes de la transmission d’une lettre, de l’émetteur qui met la lettre dans une boite à lettres, au récepteur qui la récupère dans sa boite à lettres. On précisera, à chaque étape, les informations nécessaires au bon traitement de la lettre.

2) Le routage

Les routeurs doivent guider les paquets vers le meilleur routeur voisin, et ainsi de suite jusqu'au destinataire.

Pour cela, les routeurs s’échangent régulièrement des informations sur l'ensemble du réseau en se basant sur les adresses IP des appareils du réseau.

Chaque routeur stocke les informations qui lui sont nécessaires dans ce que l’on appelle une table de routage.

3) Exercice : le meilleur chemin

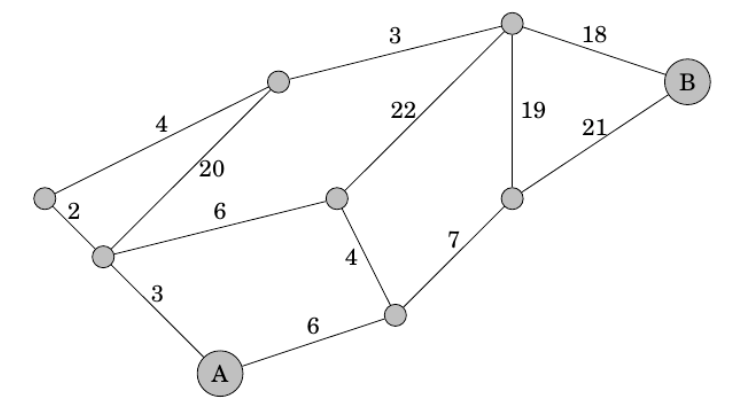

Le schéma ci-dessous représente un réseau avec ses routeurs (les points gris sont les routeurs et les traits noirs sont les connexions).

1 Que peuvent représenter les nombres à côté des connexions ? Pour chaque proposition, on précisera s'il est préférable que le nombre soit petit ou grand.

2 Dans cette question, on considère que, pour chaque routeur, le meilleur choix pour transmettre un paquet est celui pour lequel le nombre est le plus grand.

Indiquer le chemine suivi pour aller de A à B ?

3 Dans cette question, on considère que le meilleur chemin est celui qui passe par le moins de connexions possible.

Quel chemin faut-il suivre pour aller de A à B ?

4 Dans cette question, on considère que le meilleur chemin est celui pour lequel la somme des nombres du chemin est la plus petite.

III - Le protocole IP

1) Notion de "Protocole" en informatique

❤ Un protocole est un ensemble des règles que les machines d'un réseau vont suivre, dans le but de transmettre des données.

2) Le protocole IP

Le protocole IP (Internet Protocole) assure la bonne transmission des paquets.

Il s’appuie pour cela sur l’identification unique de chaque appareil connecté au réseau (client, serveur et routeurs) par une adresse IP.

IV - Chemin suivi par les informations

Manipulations

Lancer l’Invite de commandes ou l'application PowerShell et exécuter la commande tracert wikipedia.org.

Compte-rendu

1 Quel est le rôle de l'instruction "tracert wikipedia.org".

2 Proposer puis tester la commande qui permet de connaitre le chemin suivi par les paquets entre votre ordinateur et le site du cours de SNT.
